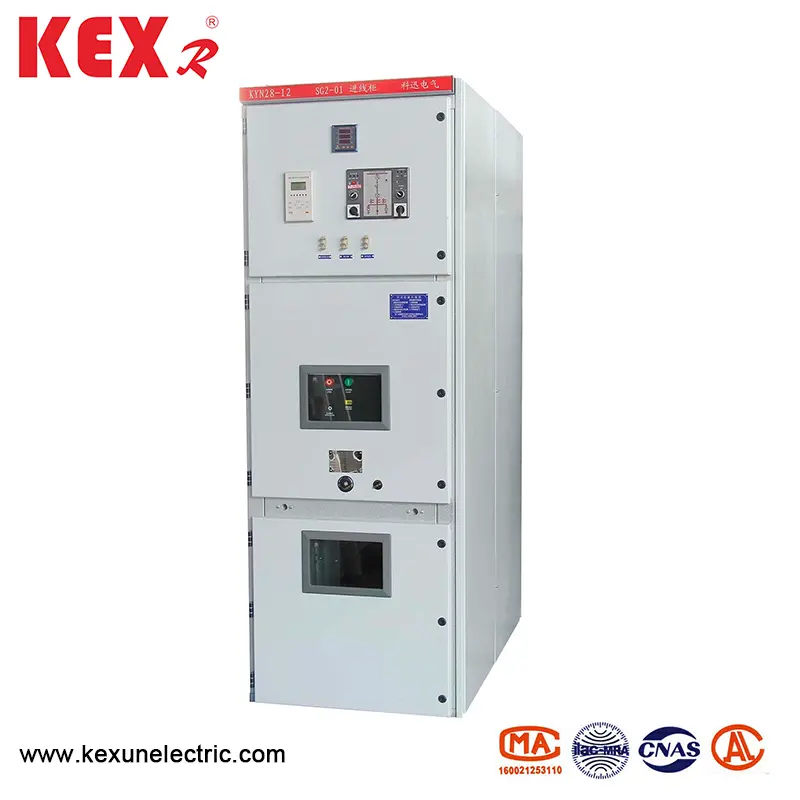

HV stikalo

● Uporaba pogojev

▶ Temperatura zraka: -10 ~ 40 ℃;

▶ Višina: pod 1000m

▶ Vlažnost: Relativna vlaga: dnevno povprečje manj kot 95%, mesečno povprečje pa ni več kot 90%

▶ Tlak vodne pare: dnevna povprečna vrednost ne presega 2,2kpa, mesečna povprečna vrednost pa ne presega 1,8kpa ；; Ko temperatura nenadoma pade, se lahko pojavi kondenzacija, ki jo spremlja onesnaževanje. Ta izdelek je primeren za naslednja dva okoljska stanja, ki sta resnejša od običajnih pogojev:

(1) Kondenzacija ni pogosta (v povprečju največ dvakrat na mesec) in je rahlo onesnažena;

(2). Na splošno ni kondenzacije (v povprečju največ dvakrat letno), kar je resno onesnaženo

▶ HV stikalo je primerno za ostre kraje, kjer ni nevarnosti požara in eksplozije, resno onesnaženje pa je dovolj za korodiranje kovin in uničenje izolacije

▶ Stikalo HV tipa KYN28-12 je primerno za mesta, kjer ni nasilnih vibracij, izboklin in navpičnega naklona ne presegajo 80.

Opomba:

(1) HV stikalo omogoča shranjevanje in prevoz pri -30 ℃

(2) Ko nadmorska višina presega 1000 m, se z njo obravnava v skladu z B/2102 "Tehnične zahteve za visokonapetostne električne naprave z uporabo višinskih območij"; Kadar nadmorska višina ne presega 2000 m, se ne sprejmejo nobeni ukrepi za pomoč pri nizki napetosti;

(3) Kadar se dejanski pogoji uporabe razlikujejo od zgoraj navedenega, se pogajata tako uporabnik kot proizvajalec.

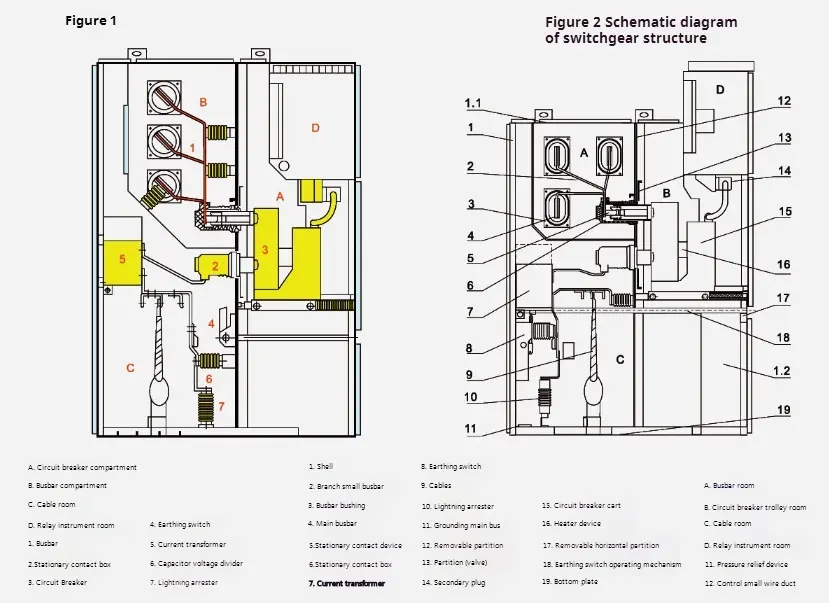

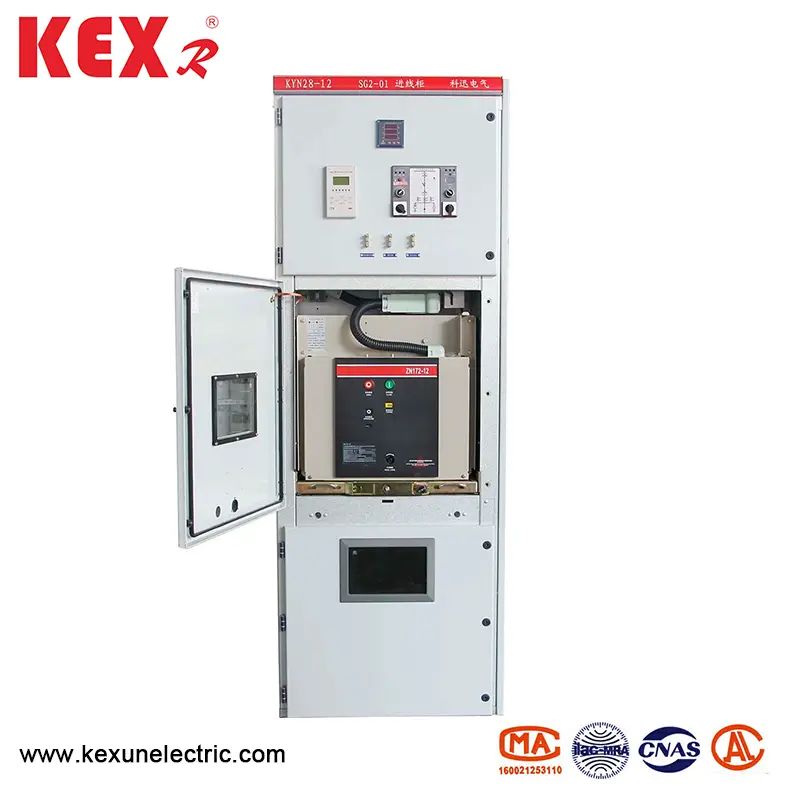

◆ Stikalo HV je sestavljeno iz dveh delov: fiksni ohišje omare in risalnega dela (na kratko kačkah) (glej sliko za shematični diagram strukture HV stikalne naprave). Lupina kabineta omare stikala in plošče vsake funkcionalne enote so pritrjeni z jeklenimi ploščami, prevlečenimi z aluminijastim cinkom. Zaščitna raven SwitchEar Shell doseže IP4X, stopnja zaščite vsake delitvene plošče predal in vrat odklopnikov pa je P2X, ko se odpre. HV stikalo HV tipa KYN28-12 je mogoče opremiti z VS1, vakuumskim vakuumskim odklopnikom Zn 12V in vakuumskim vakuumskim odklopnikom in vakuumskim kontaktorjem VD4, ki ga je izdelalo ABB Company. Stikalna naprava je mogoče namestiti v dvojne omare, to je v ureditvi nazaj. Namestitev in odpravljanje napak v stikalni omari se lahko izvedete spredaj, tako da je stikalna omara lahko nameščena na steno. Največja prednost namestitve ob steno je prihranek talnega prostora. Poleg tega lahko HV stikalo namestite brez stene, to je dvostransko vzdrževalno vrsto. Postavitev notranje strukture obeh je neskladna, njegova prednost pa je priročno vzdrževanje.

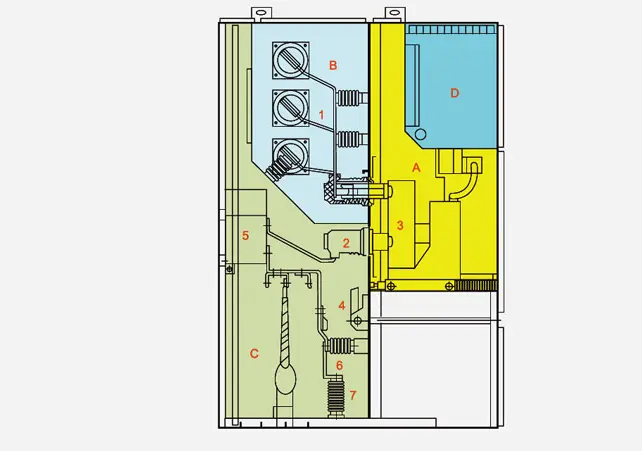

◆ Struktura stikala HV

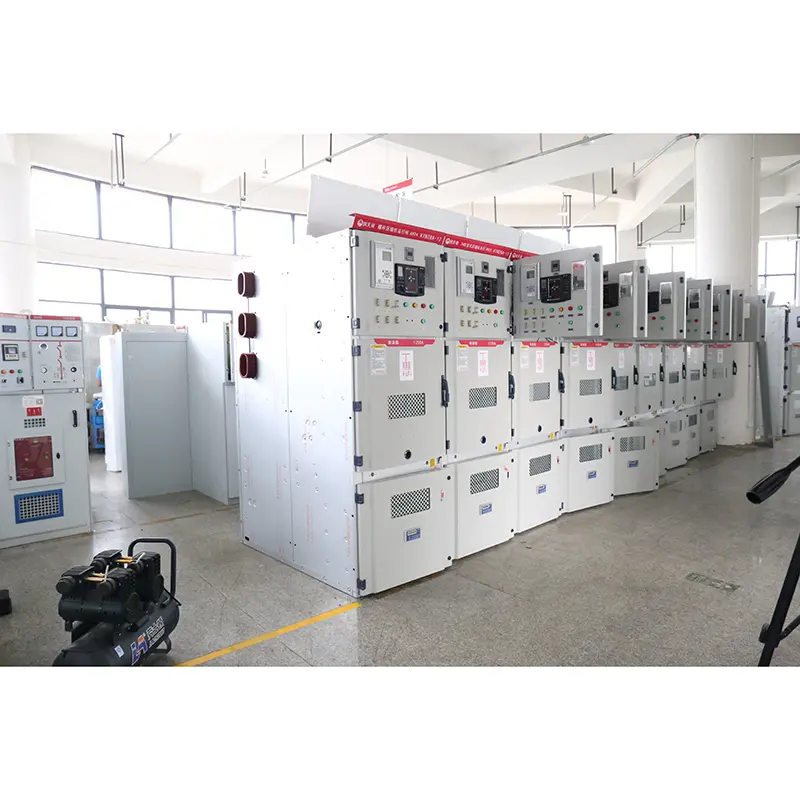

◆ Pregled stikala HV Type KYN28-12

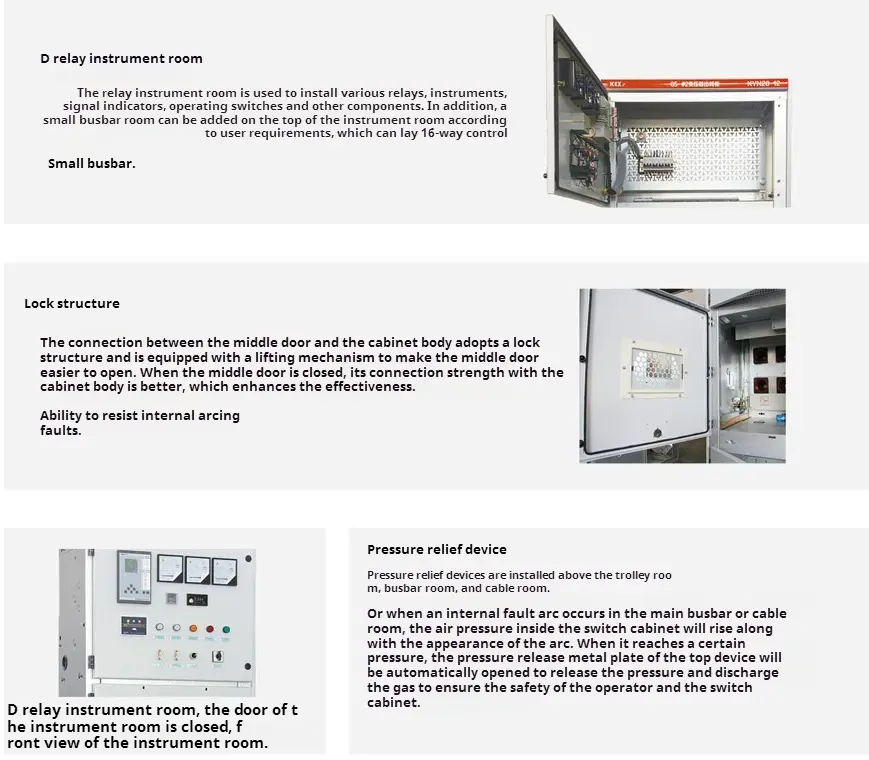

Omarna lupina in particija stikala HV sta izdelana iz jeklenih plošč, prevlečenih z aluminijem-cinc, ali jeklenih plošč, pritrjenih po predelavi in ​​upognjenih s CNC obdelovalnimi stroji, sestavljena omara za stikalo pa lahko ohrani enakomernost. Jeklena plošča, prevlečena z aluminijem-cinkom, ima močne protikorozijske in antioksidacijske učinke ter večjo mehansko trdnost kot ista jeklena plošča. Notranjost HV stikalnega nabora je razdeljena na 1. prostora za vozičke 2. Soba avtobusa 3. Kabelska soba 4. Relejna instrumentalna soba, lupina vsake enote pa ima neodvisno ozemljitev. Vrata stikala so razpršena z elektrostatično plastiko, da imajo njihove površine prednosti udarne odpornosti, korozijske odpornosti in lepega videza (barvo lahko prilagodijo uporabniki).

◆ lupina in particija

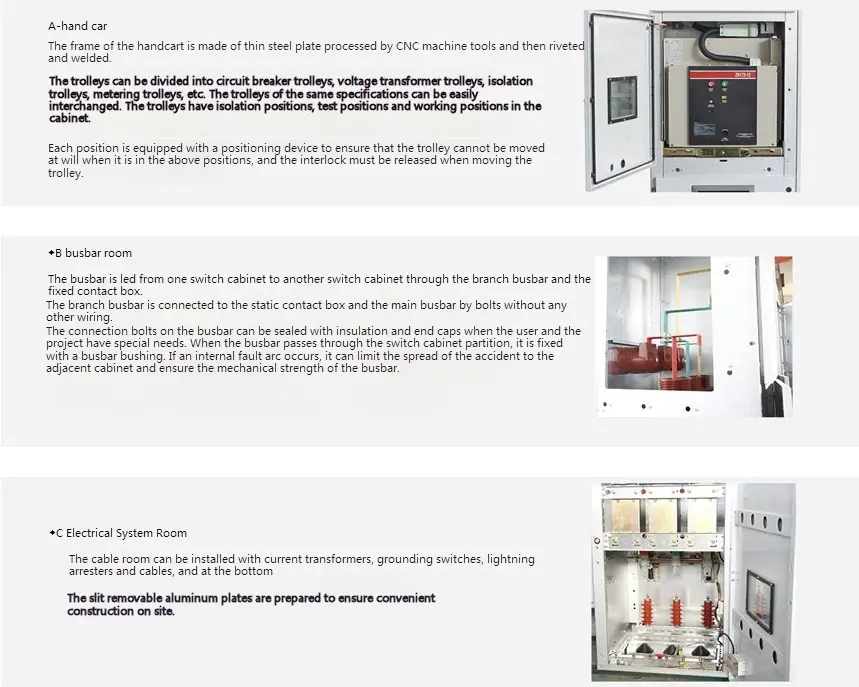

Lupina in particija stikala HV tipa KYN28-12 sta izdelana iz kakovostnih uvoženih aluminijastih ploščic cinkovih jeklenih plošč, ki jih popeljejo po upogibanju CNC obdelanih strojev, tako da lahko sestavljeno HV stikalo ohrani enakomernost v velikosti. Ima močno korozijsko odpornost in oksidacijsko odpornost ter ima večjo mehansko trdnost kot ista jeklena plošča. HV stikalo je razdeljeno na sobo za vozičke (predal za odklopnik), avtobusno sobo, kabelsko sobo in relejsko instrumentno sobo (nizkonapetostna soba) s predelitvijo. Lupina vsake enote je neodvisno ozemljena.

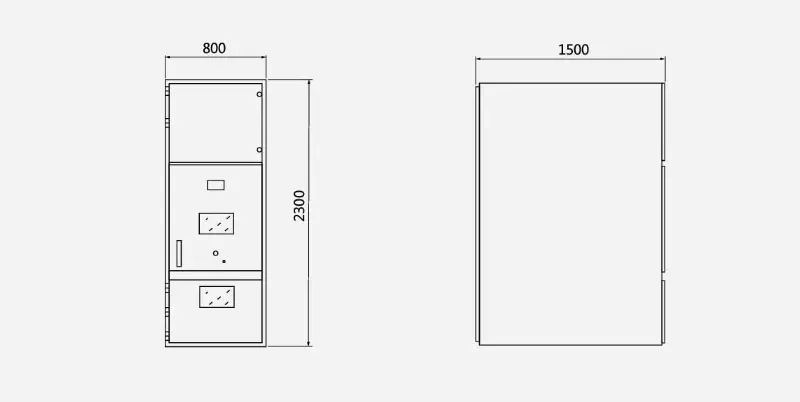

◆ Orisene dimenzije HV SwitchGEAR so kot podobne:
