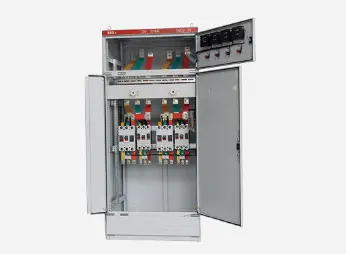

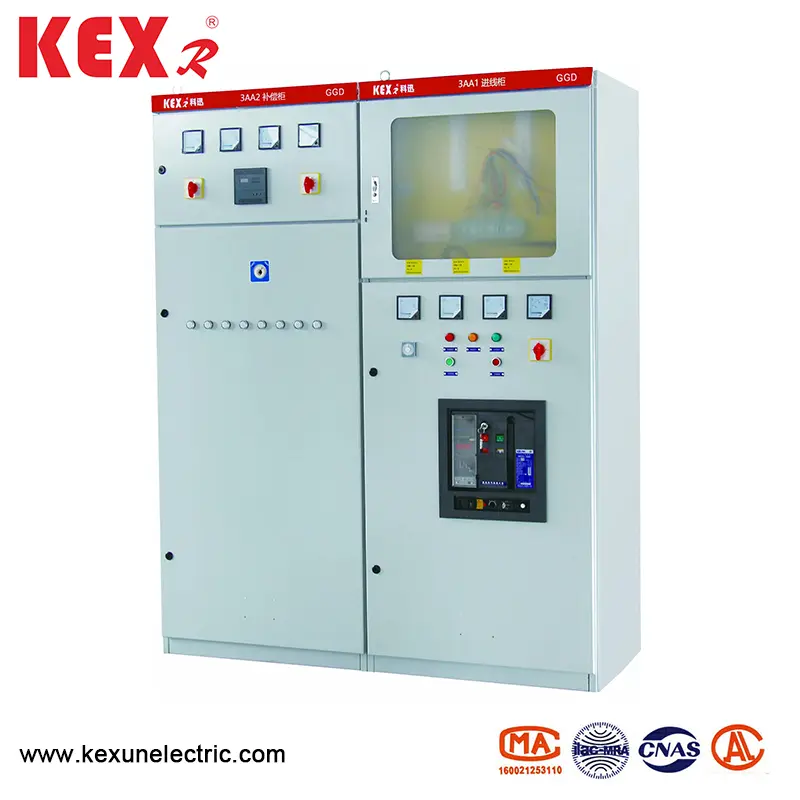

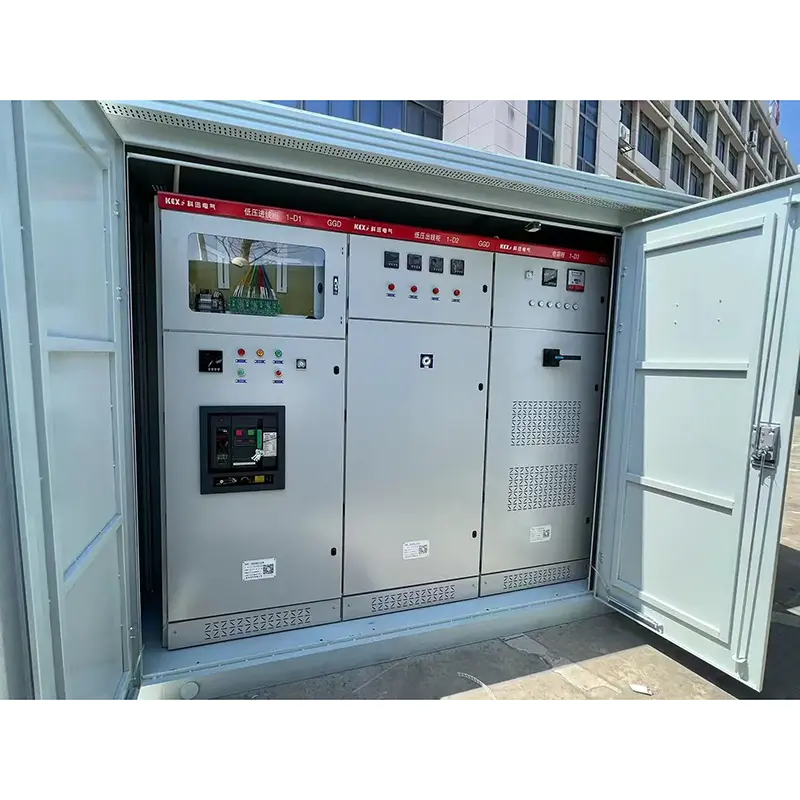

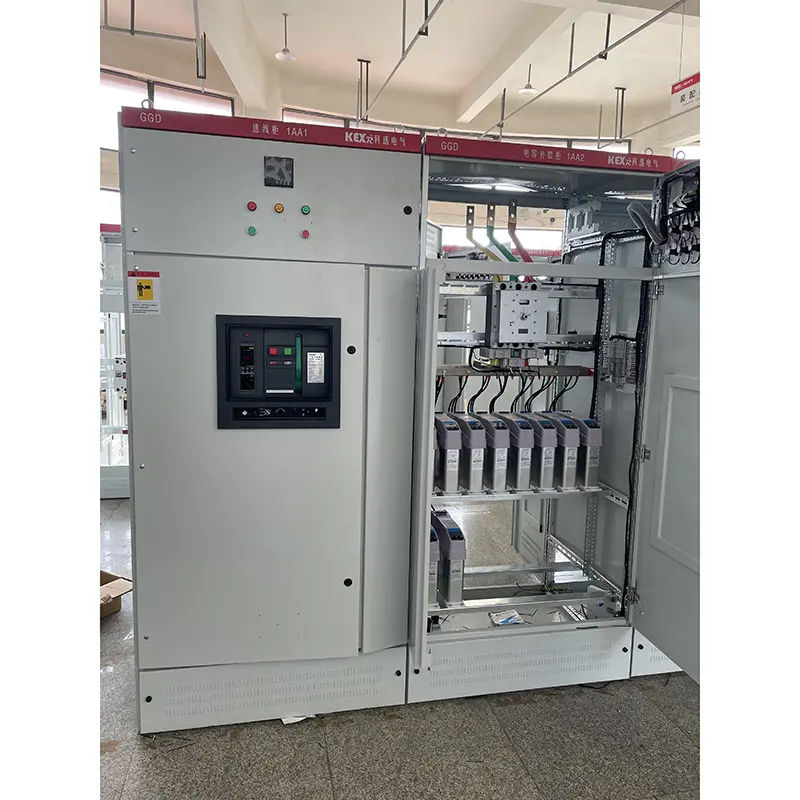

AC nizko napetostno distribucijsko omaro

● Področje uporabe

GGD AC AC Distribucijski kabinet z nizko napetostjo je nova vrsta kabineta za distribucijo z nizko napetostjo, zasnovana na načelo varnosti, ekonomije, racionalnosti in zanesljivosti v skladu z zahtevami kompetentnih nadrejenih ministrstva za energijo in večine uporabnikov energije in oblikovalskih oddelkov. Izdelek ima značilnosti visoke zmogljivosti, dobro dinamično in toplotno stabilnost, prilagodljivo električno shemo, priročno kombinacijo, serijo, močno praktičnost, novo strukturo in visoko zaščito in se lahko uporablja kot posodobljen produkt nizkonapetostnih stikalnih naprav. GGD AC AC OBRENO ZADRUŽITEV OBMOČJA NIZKA VOLJAVNA STOPNJA IEC439 STICKEAR IN CONTROLGEAR, GB7251 z nizko napetostjo in drugimi standardi.

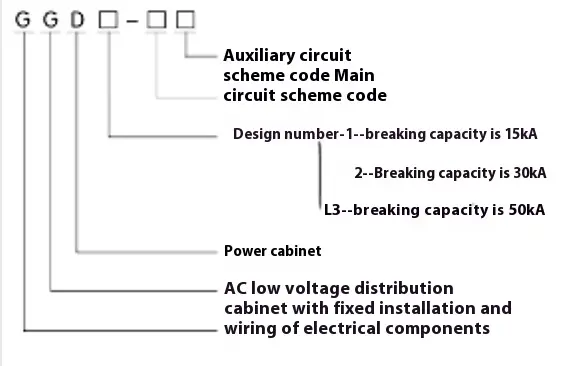

● Pomen modela

● Električna zmogljivost

◆ Osnovni električni parametri

Shema glavnega vezja

Obstaja 129 shem in 298 specifikacij za glavno vezje GGD AC nizko napetostne omarice (razen shem in specifikacij, ki izhajajo iz funkcionalnih sprememb pomožnih vezij in sprememb krmilne napetosti). Med njimi ima GGD1 49 shem in 123 specifikacij. GGD2 ima 53 shem in 107 specifikacij. Model GGD3 ima 27 shem in 68 specifikacij Glavna shema vezja je bila izbrana z nabiranjem mnenj večine oddelkov za oblikovanje in uporabo, kar je povečalo shemo, ki jo potrebujejo elektrarne. Nazivni tok na 3150A, primerno za distribucijske transformatorje 2000kVA in manj. Poleg tega so za zadovoljevanje potreb reaktivne kompenzacije moči zasnovane omare za kompenzacijo menjalnika GGJ1 in GGJ2, s skupno 4 glavne sheme in 12 specifikacij.

Shema pomožnega vezja

Zasnova pomožnega vezja je razdeljena na dva dela: shema napajanja in shema elektrarne. V omari BGD je dovolj prostora za namestitev sekundarnih komponent. Hkrati je NLS razvil tudi poseben trenutni transformator LM23D, da bi zadovoljil potrebe elektrarn in posebnih uporabnikov, ko je pritrdil zaščito pred relejem.

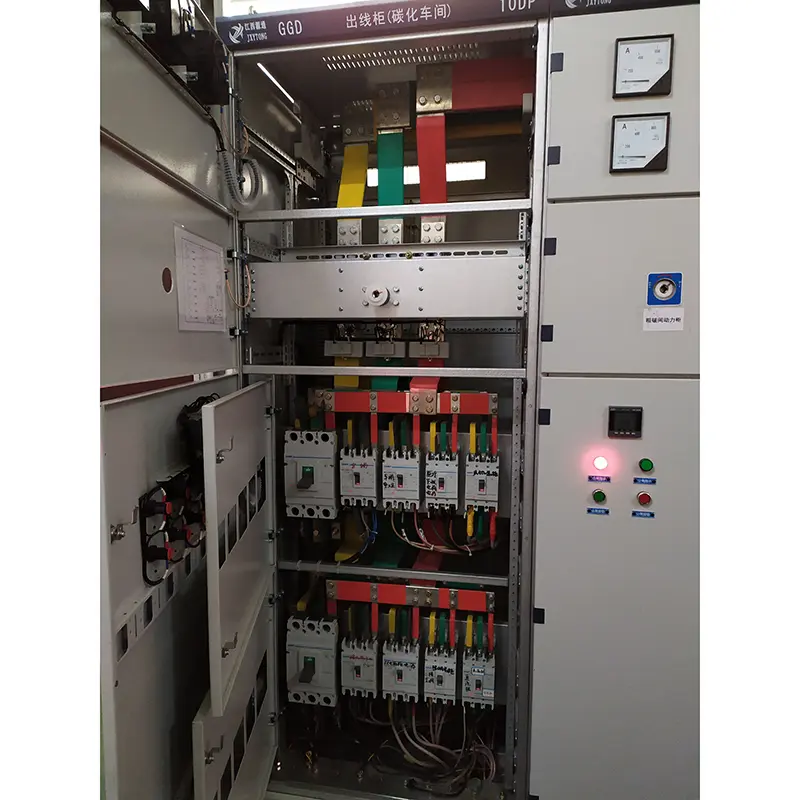

◆ Glavni avtobus

Glede na razmerje cenov in izvedljivost zamenjave bakra z aluminijem lahko uporabimo en sam aluminijast vodilo, kadar je nazivni tok pod 1500A, dvojni bakreni vodilo pa lahko uporabimo, kadar je nazivni tok nad 1500 A. Proizvajalec izdeluje prototip v skladu s to regulacijo in opravi test tipa. Seveda lahko proizvajalec aluminijast avtobus nadomesti tudi z bakrenim avtobusom z enako trenutno zmogljivostjo glede na zahteve uporabnikov. Prekrivajoče se površine avtobusov obravnavajo s postopkom ribnika

◆ Izbira električnih komponent

▶ GGD tipa AC AC NIZKAKINALNA DISIZIRANJA VSEBINA VSEBUJE VKLJUČE VELIKO NAPREDNIH ELEKTRIČNIH KOMPOVNCE, KI JIH JE Množično proizvajati na Kitajskem. Obenem so po načelu ekonomije in racionalnosti nekateri razpoložljivi stari izdelki, kot sta DZ10D in D220, rezervirani na predpostavki v celoti upoštevanje izvedljivosti in zastareli izdelki niso izbrani.

▶ HD13BX in HS13BX Rotary Operirana nož Stikala so posebne komponente, ki jih je oblikoval NLS, da bi zadovoljili potrebe edinstvene strukture omare BGGD. Spremenijo način delovanja mehanizma in ohranijo prednosti starih izdelkov in so praktične električne komponente.

▶ Če oddelek za oblikovanje izbere nove električne komponente z boljšo zmogljivostjo in naprednejšo tehnologijo glede na potrebe uporabnikov, ima GGD tipa AC z nizkonapetostnim distribucijskim kabinetom dobro prilagodljivost namestitve in na splošno ne bo povzročila težav pri proizvodnji in namestitvi zaradi posodabljanja električnih komponent.

▶ Da bi še izboljšali dinamično stabilnost glavnega tokokroga, je NLS zasnovala ZM kombinirano opombo z avtobusom in izolacijsko podporo za omarico GGD. Objemka za avtobusno bar je izdelana iz zlitine z zlitinami z visoko trdnostjo in z visoko plamenico, ki ima visoko izolacijsko moč, dobro samoumevno uspešnost in edinstveno strukturo. Z lahkoto ga je enostavno kombinirati v eno samo objemko z vodnim pasom ali v sponko z dvojnim avtobusom samo s prilagajanjem gradnika. Izolacijska podpora je oblikovani spoj z rokavi z nizkimi stroški in visoko trdnostjo, ki rešuje okvaro nezadostne razdalje lezenja starih izdelkov.

● Namestitev in uporaba

Ko izdelek prispe na sprejemno mesto, bi moral najprej preveriti, ali je embalaža nedotaknjena, in obvestiti ustrezne oddelke, da najdejo razloge v času, ko najdejo težave. Za izdelke, ki niso nameščeni takoj, jih je treba postaviti na ustrezna mesta v skladu z določbami pogojev normalne uporabe.

◆ Namestitev izdelka

 Namestitev izdelkov se izvede v skladu z namestitvenim shemo diagrama (glej priloženo sliko), osnovno kanalno jeklo in vijake pa zagotavljajo uporabniki. Ko je glavni avtobus nameščen v celotni vrsti s pločevino, se prekrivajoča se površina popravi in ​​izravnava, očisti, prevleče z nevtralnim vazelinom ali sprejme druge ukrepe in nato pritrjena z vijaki.

◆ Izdelke se po namestitvi pregledajo in preizkusijo za naslednje elemente in pred začetkom obratovanja.

▶ Preverite, ali je zgornja barva omare padla in ali je omara suha in čista.

▶ Ali je operativni mehanizem električnih komponent prožen in ne sme biti zagozditve ali prekomerne operativne sile.

▶ Ali je odstop glavnih in pomožnih stikov glavnih električnih naprav zanesljiv in natančen.

▶ Ali sta razmerje in polarnost indikacije in indikatorja in transformatorja pravilna.

▶ Ali je povezava z avtobusom dobra in ali se izolacija podpira, pritrdilni deli in dodatki so nameščeni trdno in zanesljivo.

▶ Ali se pomožni stik izpolnjuje z zahtevami, ali je specifikacija jedra varovalke varovalke pravilna, ali nastavitvena vrednost releja ustreza oblikovalskim zahtevam in ali je dejanje zanesljivo in natančno.

▶ Ali bo stik vezja izpolnjuje zahteve električnega shematičnega diagrama.

▶ Ali sistem zaščitnega vezja izpolnjuje zahteve.

▶ Za merjenje vrednosti izolacijske odpornosti uporabite 500-voltni megohmmeter, najmanj 1 megohmmetra.

◆ Previdnostni ukrepi za uporabo

(1). Ta izdelek ni nameščen na steno, deluje na eni strani (sprednjo stran) in vzdrževan z dvojnimi vrati. Samo usposobljeni strokovnjaki lahko vstopijo ali odprejo kanal za vzdrževanje izdelkov in vrata omare za delovanje, pregled in vzdrževanje.

(2). Zračno stikalo po večkrat bo postalo glavni kontaktni lokalni opeklini in proizvajal ogljikove snovi, povečal kontaktni upor, mora biti redno vzdrževanje in popravilo zračnega stikala v skladu z njegovimi navodili za obratovanje.

◆ Proizvajalec pri dobavi predloži naslednje dokumente in dodatke:

▶ Seznam pakiranja

▶ Potrdilo o izdelku

▶ Navodila za uporabo

▶ Poročilo o tovarniškem testu

▶ Ustrezne električne risbe

▶ Ključi vrat omare, obratovalni ročaji in rezervni deli, določeni v pogodbi.

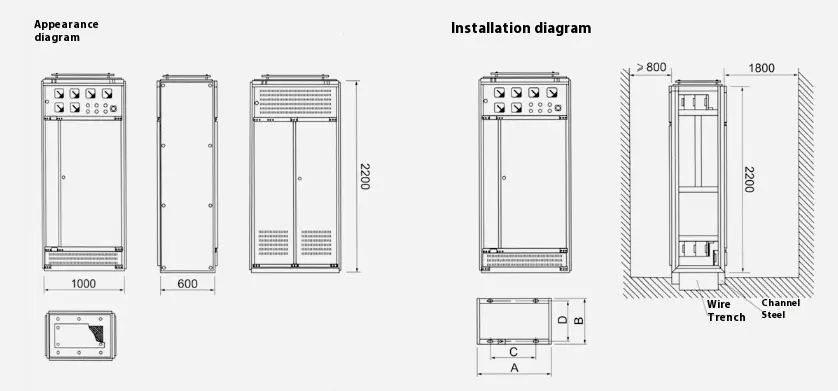

● Shematski diagram orisa in namestitve v omarici za distribucijo z nizko napetostjo GGD tipa
