Vrsta škatle fiksno kovinsko zaprto stikalo

● Uporaba pogojev

▶ Traja temperature okolice XGN2-12 tipa, tipa fiksno kovinsko zaprto stikalo

-25 ~ 40 ℃ (v zaprtih prostorih)

▶ Višina: pod 1000m

▶ Dnevna povprečna relativna vlaga ni večja od 95%, mesečna povprečna relativna vlažnost

▶ Potres ne sme presegati magnitude 8

▶ V zaprtem stikalu tipa XGN2-12 tipa se pritrdi na zaprto stikalo za zaprto kovino, ki je brez požara, eksplozije, resnega onesnaženja, kemične korozije in nasilne vibracije.

● Tehnični parameter

◆ Naprava proti napaki

Funkcija "petih preprečevanja" je preprečevanje, da bi se odklopnik vezja po pomoti razdelil in zaprl; Preprečiti napačno delovanje na obremenitev in napačno delovanje izolacijskega stikala; Preprečiti, da bi se ozemljitveno stikalo zaprlo, ko se napolni; Preprečiti, da bi se stikalo za ozemljitev vklopilo, ko je zaprto; Preprečite, da bi pomotoma vstopili v nabito interval.

Ta tipa XGN2-12 tipa tipa fiksna kovinska zaprta stikalna naprava sprejme obvezen mehanski način zaklepanja, zaklepna naprava pa je sestavljena iz glavnih komponent, kot so podpora, plošča, plošča, zaklepna plošča, ročaj, povezovalna palica itd.

▶ Krmilno stikalo (KW stikalo) z rdečim in zelenim flopom se uporablja v shemi odklopnikov, da prepreči, da bi se odklopnik po pomoti razdelil in zaprl

▶ Šele po tem, ko je odklopnik resnično pokvarjen, se lahko majhen ročaj izvleče iz "delovnega" položaja in se obrne na položaj "lomljenje in zaklepanje"; Odpiranje in zapiranje izolacijskega stikala; Preprečite 7-tovorno stikalo za odklop iz odpiranja in zapiranja. Reverzibilnost zaklepanja in proti zaklepanju ima dvojne protimisoperativne funkcije, torej ko je majhen ročaj v položaju "lomljenje zaklepanja", je mogoče vklopiti in izklopiti zgornji in spodnji odklop, vendar se odklopnika ni vklopilo in izklopiti, s čimer se izognete napačnemu delovanju odklopnika vezja odklopnika

▶ Ko so odklopnik vezja in zgornji in spodnji odklopnik v zaprtem stanju in je majhen ročaj v "delovnem" položaju, sprednjih in zadnjih vrat omare ni mogoče odpreti, da bi preprečili, da bi napačno vstopili v interval v živo

▶ Ko se zgornji in spodnji odklop ne odprejo, ozemljitvenega stikala ni mogoče zapreti, majhnega ročaja

▶ Če stikalo za ozemljitev ni odprto, zgornjih in spodnjih odklopov ni mogoče zapreti, kar lahko prepreči, da bi žica ozemljila zaprla zgornje in spodnje odklone.

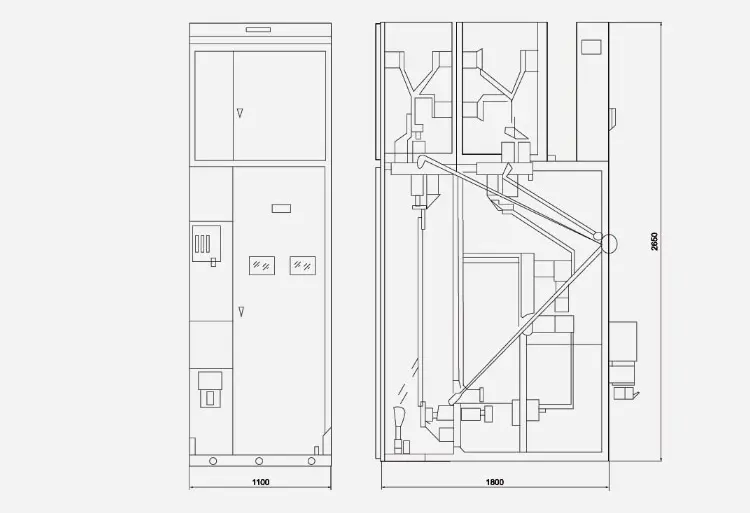

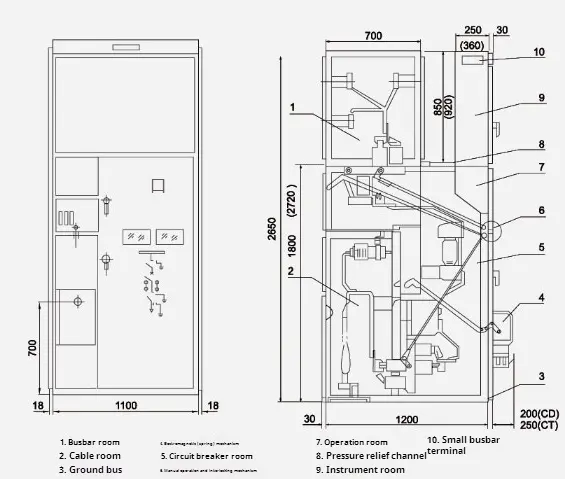

● xgn □ -12/07D oris risba

● xgn □ -12 (izhod obvodne kabla) Orisena risba

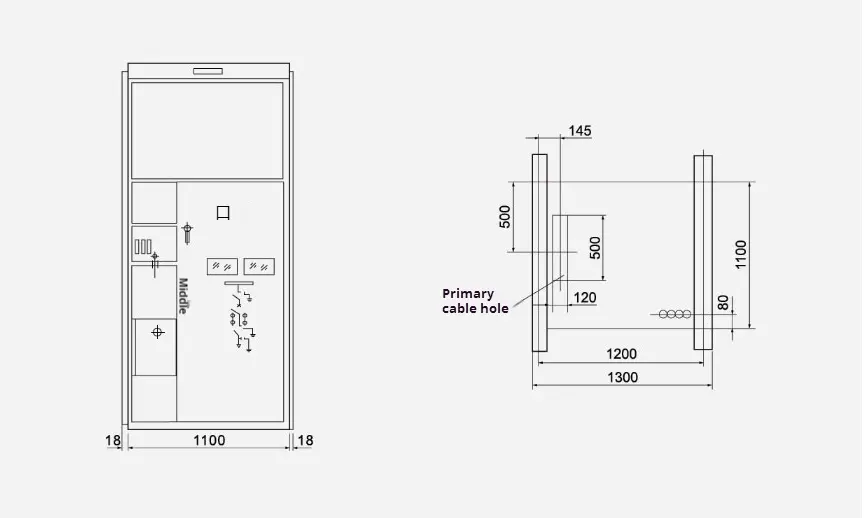

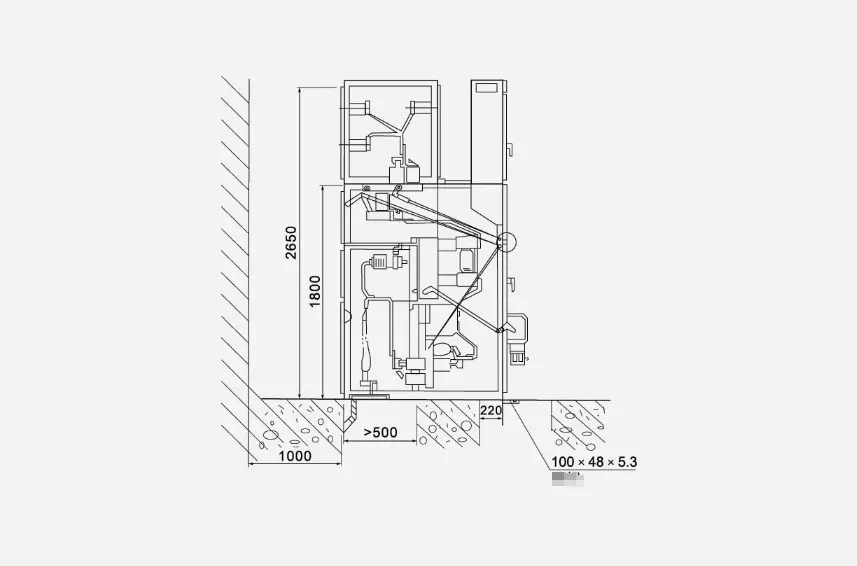

● Skupna risba namestitve dimenzij
